コアレスモータ

コアレスモータは日本でも生産されているのですが、大半モータメーカは個人をほとんど相手にしてくれません。
一部の海外のモータメーカの日本の代理店は個人にもモータを売ってくれます。(マクソンジャパンとエスキャップは私を相手にしてくれました。)
日本のメーカでは並木が個人に売ってくれます。

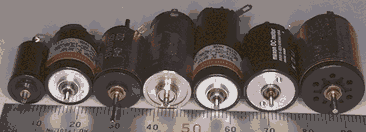

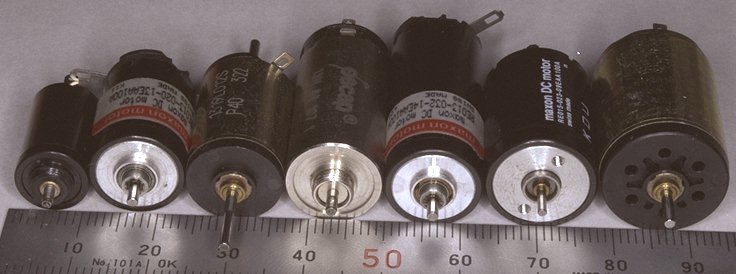

私が入手したことのあるモータ内、良さそうなものを紹介します。(特性は12V印加時です)

• マクソン(スイス製)
  日本代理店:マクソンジャパン株式会社 TEL 03-3350-4261
  一部はMODELS IMONでも販売されています。(2002/1/2追記)

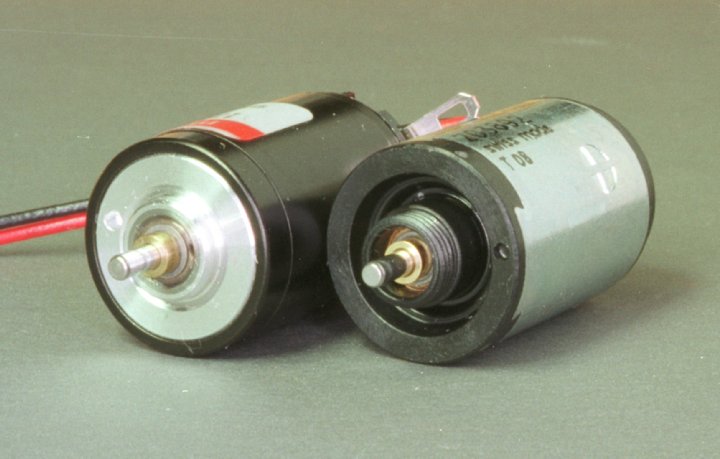

  RE-max13 (写真右 2002/1/2追記)
  起動トルク:43gf-cm
  無負荷回転数:17,800rpm
  直径:Φ13,長さ:20mm
  回転時の軸方向許容負荷:8kgf

  • RE013-020と同一寸法で、特性もほぼ同じです。

  • プラスチックを多用した廉価版なのですが、大量に購入する場合を除けば、価格はそれほど変わらないと思います。

  • RE013には取り付けネジが無く使いづらかったのですが、RE-max13には、M5.5(ピッチ0.5mm)のネジがあり、ファウルハーベルの1219などと同じ取り付けができるようになっています。

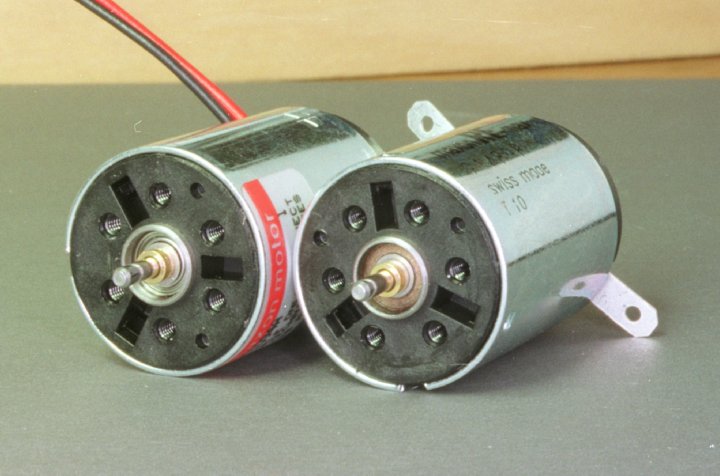

  RE-max17(写真左：ボールベアリング仕様、写真右：標準品 2002/1/2追記)
  起動トルク:150gf-cm
  無負荷回転数:11,200rpm
  直径:Φ17,長さ:25mm
  回転時の軸方向許容負荷:8kgf(ボールベアリング仕様は22kgf)


  • ファウルハーベルの1724とほぼ同レベルの特性です。。

  • 外周に巻かれた0.5mm厚の鉄板を剥がすと外径Φ16にすることができます。(無論、特性は落ちます。)





• ファウルハーベル(ドイツ製)
  エムテックス扱い TEL 03-3916-2038
  1997年の新製品で、かなり良い出来だと思います。


  起動トルク:69gf-cm
  無負荷回転数:9900rpm
  直径:Φ15,長さ23.8mm

• 並木精密宝石株式会社(日本製)
  販売:ナミキモータ販売株式会社　TEL 03-3919-2112

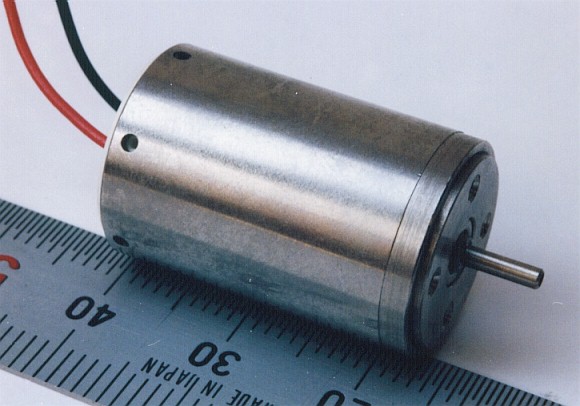

  16CL25001
  起動トルク:39gf-cm
  無負荷回転数:5600rpm
  直径:Φ16,長さ:25mm

• ファウルハーベル(ドイツ製)
  日本代理店:光進電気工業株式会社 TEL 03-3703-9111
  ピノチオ模型で買いました。

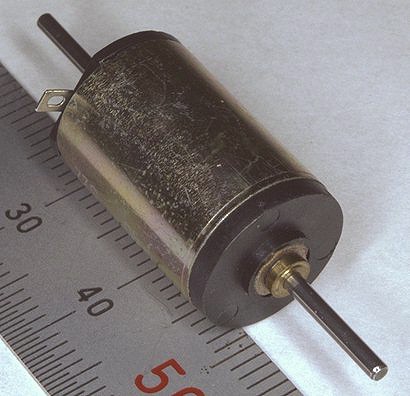

  1319
  起動トルク:35gf-cm
  無負荷回転数:17,100rpm
  直径:Φ13,長さ:20mm
  回転時の軸方向許容負荷:2kgf

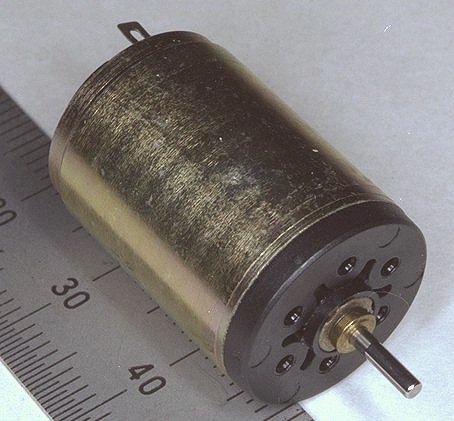

  1724
  起動トルク:107gf-cm
  無負荷回転数:8,000rpm
  直径:Φ17,長さ:25mm
  回転時の軸方向許容負荷:2kgf

  • Φ20やΦ22のモータよりも強力です。1/80のC62に付けていますが、12輌編成を引いても充分余力があります。


• マクソン(スイス製)
  日本代理店:マクソンジャパン株式会社 TEL 03-3350-4261

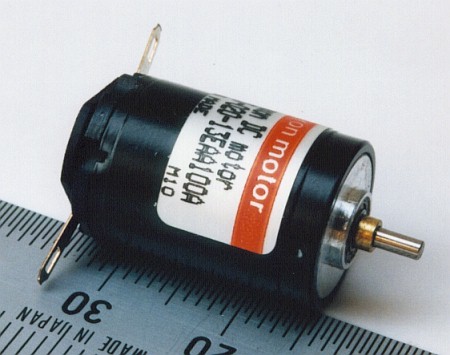

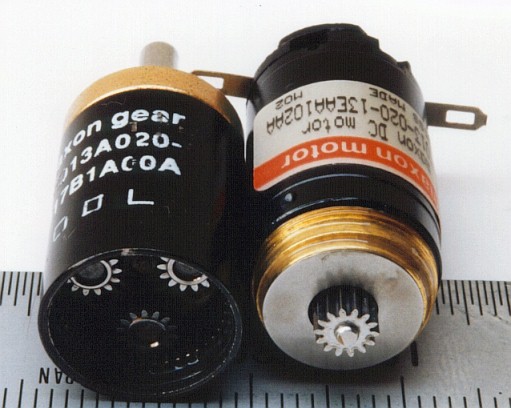

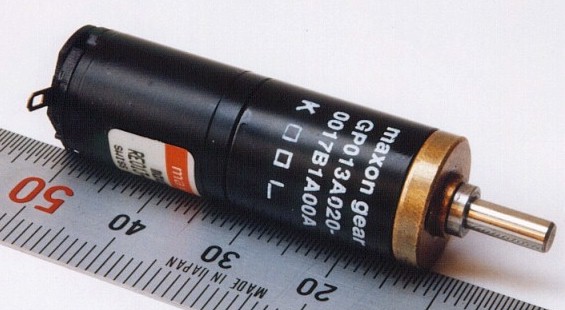

  RE013-020 ギアヘッド付きのRE013-020

  起動トルク:43gf-cm
  無負荷回転数:17,700rpm
  直径:Φ13,長さ:20mm
  回転時の軸方向許容負荷:8kgf

  • ファウルハーベルの同一形状のものと比べてトルクが強く、軸の許容負荷が他のコアレスモータよりもかなり強いのが特徴です。

  • 私は、HO(1/87)のB6,C12に使用しています。軸の許容負荷が大きいので、ウォームギアを直接取り付けています。(他のコアレスモータだと恐くてできません)

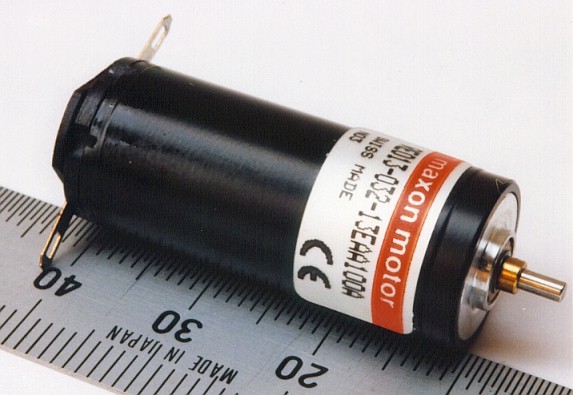

  RE013-032
  起動トルク:91gf-cm
  無負荷回転数:11,100rpm
  直径:Φ13,長さ:32mm
  回転時の軸方向許容負荷:8kgf


  • これもファウルハーベルに同じ形状のがありますが、こちらの方が性能が上です。

  • 以前はHO(1/87)のC59に付けていたのですが、長いので下記のモータに取り換えました。

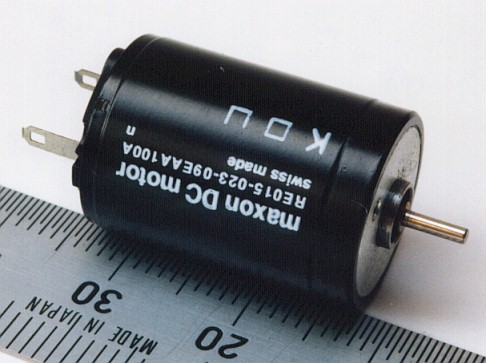

  RE015-023
  起動トルク:43.5gf-cm
  無負荷回転数:8,330rpm
  直径:Φ15,長さ:23mm
  回転時の軸方向許容負荷:2kgf


  • HO(1/87)のD51やC59にはちょうど良い大きさ、パワーです。
