車輪の寸法

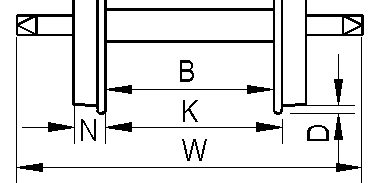

N:車輪幅 D:フランジ高さ B:バックゲージ K:チェックゲージ W:軸長さ

メーカ 種類 N(mm) D(mm) B(mm) K(mm) W(mm) 備考
珊瑚 Φ9.5 スポーク 長軸 プレーン 2.0 0.5 10.55 11.1 23.0 ワフ21000用
パブロ Φ9.5 プレート 短軸 ボールベアリング 2.05 0.5 10.5 11.0   PEM20系客車用
モデルワーゲン Φ9.8 スポーク 長軸 ピボット 2.0 0.5 10.5 11.1 21.7
モデルワーゲン Φ9.8 スポーク 短軸 ピボット 2.0 0.5 10.5 11.1 18.1
モリタ Φ9.8 プレート 長軸 ピボット 1.95 0.55 10.35 10.8 21.7 TR23用
乗工社 Φ9.8 スポーク 長軸 ピボット 2.0 0.5 10.45 11.1 21.8 トム5000用
PEM Φ9.8 プレート 長軸 プレーン 2.0 0.5 10.45 11.0 23.0 貨車キット用
クマタ Φ9.8 スポーク 長軸 プレーン 2.0 0.5 10.5 11.05 23.0 TR73用
モデルワム Φ9.85 スポーク 長軸 プレーン 2.0 0.7 10.65 11.3 19.6 マイ38用(TR73)
フクシマ Φ9.8 スポーク 短軸 プレーン 2.0 0.5 10.25 10.9 18.9
モデルワム Φ10.0 スポーク 短軸 ピボット 2.25 0.5 10.35 11.0 20.0 トキ15000用
モデルワム Φ9.8 スポーク 短軸 ピボット 2.0 0.5 10.5 11.1 18.1 ワ10000用
珊瑚 Φ16.0 動輪 2.0 0.5 10.45 10.95 15.0 C12用
乗工社 Φ20.0 動輪 2.0 0.5 10.35 10.8 14.9 C59用
珊瑚 Φ14.05 動輪 2.0 0.45 10.5 11.0 15.0 9600用
StreamEraModels Φ9.7スポーク車輪 2.25 0.5 10.4 11.05 19.5 オーストラリア製

注:デジタルノギスを使用し、0.05mm単位で測定。

HOn3-1/2の規格
