機関車の牽引力

1/87 12mm

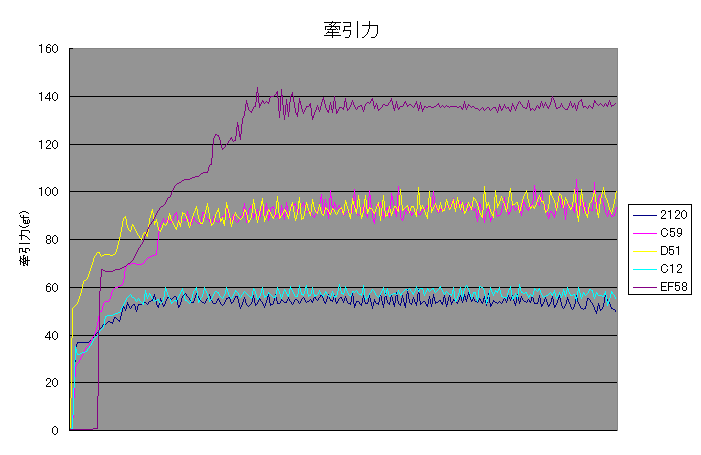

 牽引力フォースゲージを使用して測定した結果です。
測定器の違いのせいか、下記のデータと微妙に異なります。
測定は、徐々に電圧を上げています。
機種 メーカ モータ 本体重量
(g)		 牽引力
(gf)		 牽引力
／重量		 ギア比 無負荷電流
10V(mA)		 最大電流
(mA)		 備考
EF58 PEMP Canon 578 110 0.19 　 　 　 完成品
C59 乗工社 maxon
RE013-032-14EAA100A		 405 70 0.17 1/15 30 60 コースティングギア使用
C59 乗工社 maxon
RE015-023-09EAA100A		 406 75 0.18 1/15 20 65 モータを変更し重量バランス改善
C12 珊瑚 maxon
RE013-020-13EAA100A		 294 50 0.17 1/30 45 110 　
2100 乗工社 maxon
RE013-020-13EAA100A		 227 40 0.18 1/30 40 85 　
D51 乗工社 maxon
RE015-023-09EAA100A		 376 75 0.20 1/15 20 50 コースティングギア使用

1/80 16.5mm
機種 メーカ モータ 本体重量
(g)		 牽引力
(gf)		 牽引力
／重量		 ギア比 無負荷電流
10V(mA)		 最大電流
(mA)		 備考
EF53 珊瑚 faulhaber 2233 800 120 0.15 　 　 　 　
C51 カツミ DH13 500 85 0.17 1/30 　 　 　
C51 カツミ DH13 500 140 0.28 1/30 　 　 第２動輪にゴムタイヤ使用
C51 天賞堂 　 350 60 0.17 　 　 　 　
C51 珊瑚 faulhaber 1724 012S 　 120 　 1/36 　 150 第２動輪にゴムタイヤ使用
C62 天賞堂 faulhaber 1724 012S 　 180 　 1/15 　 175 第２動輪にゴムタイヤ使用
