Kadeeカプラーの寸法(HO用)



kadee

注:
単位はmmです。規格はインチで表示されていますが、0.1mm未満は四捨五入しています。 30番台のポケット寸法は、実測値です。 No.3〜16,41〜49のカプラーはダイカスト製で、17〜39,711はプラスチック製です。

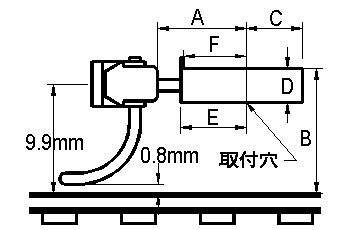

品番 A
ナックル長
B
取付高さ
C D
ポケット厚
ポケット幅 E F 備考
3 7.1 11.5 5.2 2.8 7.5   6.4 No.5の組立品
4 7.1 11.5 6.0 2.8 7.9   4.8
5 7.1 11.5 5.2 2.8 7.5   6.4
9 7.1 11.5 6.7 2.8 7.5   6.4
6 10.3 11.1 4.0 2.4 7.9 8.3   最大幅9.7mm
7 6.4 9.9 4.0 2.4 7.9 4.8
8 7.9 11.1 4.0 2.4 7.9 6.0
16 10.3 11.1 4.0 2.4 7.9 4.8
17               7.11mm(NEM規格用)
18               8.63mm(NEM規格用)
19               10.61mm(NEM規格用)
20               11.68mm(NEM規格用)
21 9.9 9.9 5.2 2.8 7.5 6.4 ポケットはNo.5と同じ
22 7.1 12.7
23 6.4 11.5
24 6.4 9.9
25 6.4 12.7
26 9.9 11.5
27 7.1 9.9
28 7.5 11.5
29 9.9 12.7
31 9.9 10.3 3.1 3.4 7.7 6.0
11.5   ポケット裏返し
32 7.1 12.7
13.9   ポケット裏返し
33 6.4 11.5
12.7   ポケット裏返し
34 6.4 10.3
11.5   ポケット裏返し
35 6.4 12.7
13.9   ポケット裏返し
36 9.9 11.5
12.7   ポケット裏返し
37 7.1 10.3
11.5   ポケット裏返し
38 7.5 11.5
12.7   ポケット裏返し
39 9.9 12.7
13.9   ポケット裏返し
41 9.6 10.2 5.2 2.8 7.5 6.4 ポケットはNo.5と同じ
42 7.1 12.8
43 6.1 11.5
44 6.1 10.2
45 6.1 12.8
46 9.6 11.5
47 7.1 10.2
49 9.6 12.8
711 5.9 11.5 6.0 3.2 6.0   4.0 3/4サイズ。古典機、HOn3-1/2用



アンカプラー

Electric Uncoupler

品番 ゲージ 備考
307 16.5mm 電磁石式。
308 - 永久磁石式。線路の下に取付。
321 16.5mm 永久磁石式。DU可能
312 16.5mm 永久磁石式。DUなし

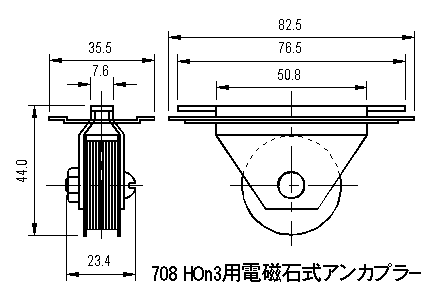

708 10.5mm 電磁石式。
709 10.5mm 永久磁石式。
